1产品定位和特点
1.1 产品定位
本手册适用于 Camera 200 高清摄像机，如无特殊说明，以下简称 Camera 200。
Camera 200 高清摄像机，支持目前业界高清图像并兼容 4K30、4K25、1080p60、1080p50、1080p30、1080p25 等高清图像分辨率、支持 AWB、AE、AF 三位一体自动调节、达到业界较高的视频处理能力。
同时配合华为公司系列化高清视讯终端（以下简称高清终端）产品，为客户提供多样化的高清整体解决方案，实现全业务的综合视讯运用，是视讯通信产品的杰出之作。
Camera 200 整体以银色为主色调，融合半藏式镜头，采用坚固的金属骨架，并加以一体化套筒对镜头进行保护，可以有效防止碰撞、灰尘等对镜头的损坏，整体外形时尚简练，彰显专业和可靠。

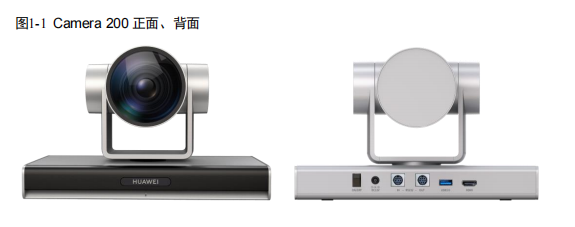

Camera 200 外观如图 1-1 所示。
与 Box 系列高清终端配套使用，支持 4K30、4K25、1080p60、1080p50、1080p30、1080p25 视频格式；与华为会议 PC 客户端配套使用，支持 720p30 视频格式。
Camera 200 提供 HDMI 接口，可连接华为高清视讯终端，输出高清视频图像。
提供 USB3.0 高清视频接口，可以与华为会议 PC 客户端配套使用。
1.2 产品特点
1.2.1 超高清 4K30 图像
Camera 200 默认支持 1080p 60 全高清格式输出，提供高清晰度和分辨率的图像质量；
4K 型号支持选择 4K30、4K25、1080p60、1080p50、1080p30、1080p25 格式的高清视频，可以满足不同的高清视频会议应用场景需要，是高清视频会议的理想选择。
Camera 200 通过较好的电路设计，并使用新的视频增强算法，同时保证高清晰度、高流畅性，使得相同分辨率的图像更加清晰锐利，给人以赏心悦目的视觉享受，从而达到的高清会议体验。
Camera 200 采用新一代视频降噪算法，通过的 3D 视频动态滤波方案，能够有效减少传感器产生的噪声。在弱光环境下也可以有效去除噪点，高度还原图像真实性，比业界同类高清摄像机相比具有更强的灯光环境适应能力。
1.2.2 80°超广角，实现超大拍摄范围
Camera 200 配置水平视角约 80°，垂直视角约 50°的超广角镜头，不需另外配置特有广角镜头，即可实现超大拍摄范围，完美呈现大会议室，大屏幕等场景的更多细节。
1.2.3 12 倍光学变焦与动态曝光控制
配备高性能快速稳定的自动聚焦镜头，提供 12 倍变焦操作，方便进行远景视频拍摄。适用于中型会议室的应用场景，轻松定位于远距离的景象，体现超远距离的细腻效果。
独特的基于人眼模型的曝光动态控制算法，使画面曝光均匀，层次感强。
传感器支持 WDR（宽动态范围），在有强烈明暗反差的环境下（如逆光），能够清晰捕捉景物成像。
1.2.4 便捷的操控方式，易维护，易配置
Camera 200 内置专业 OSD（屏幕菜单式）配置界面，易维护，易配置，支持终端配套
Touch 独立控制摄像机。
1.2.5 完美的控制功能
Camera 200 整体采用人性化的设计，特别注重图像的智能处理。提供自动白平衡（AWB）、自动曝光（AE）、自动聚焦（AF）功能。不需要任何调节，在完全自动的参数下即可以实现的图像效果，达到易用性和图像效果的完美结合。
Camera 200 配备新的电控云台，提供快速移动、定位、拍摄范围宽广的特点。
平移速度 80°/s，平移范围 220°（±110°），220°的平移可以在2.75 秒钟内完成；俯仰速度 28°/s，俯仰范围 60°（±30°），60°的俯仰可以在 2.15 秒内覆盖；实现超强的平移/俯仰/缩放机制。
1.2.6 无损的高清输出接口
Camera 200 支持 HDMI 高清输出，同时具有 USB3.0 和 HDMI 高清输出接口。
HDMI 高清输出接口，可以配套华为 Box 系列高清视讯终端使用；支持 HDMI1.4，4K 型号支持 4K30 输出，1080p 型号支持 1080p60 输出。
USB 高清输出接口，支持 1080p30，可以与华为会议 PC 客户端配套使用，支持 720p30 视频格式，实现高清视频会议。
1.2.7 支持摄像机倒置
Camera 200 自带重力感应器，OSD 菜单默认图像倒置为自动。图像倒置为自动或者开启状态时，可以满足将摄像机倒装状态，输出正立的图像，方便用户的安装与使用。
1.2.8 红外透传与 VISCA 远程控制协议
Camera 200 支持透传终端遥控器的红外信号，与华为 TEX0 系列高清视讯终端配套使用时，高清 TEX0 终端搁置在电视机后面或者机柜里等不易通过接收红外遥控信号时，可以方便的通过高清终端遥控器对准 Camera 200 摄像头进行高清终端的菜单设置
等遥控操作，方便用户的使用和维护。
Camera 200 提供 VISCA 控制接口，可以通过高清终端远程对 Camera 200 的平移/俯仰/缩放、预置位、以及曝光指数、视频输出格式和降噪等参数进行高速控制，使高清摄像头和高清终端完美的配合。
VISCA 控制线使用标准的 RJ45 接口连接高清终端，可以通过网线延长，建议控制距离 30 米
2产品和应用场景
2.1 概述
高清摄像机主要配套华为 Box 系列、华为会议 PC 客户端等高清视讯终端使用，提供超 720p、1080p、4K 等超高清视频方案。
2.2 应用场景
Camera 200 与 Box 系列高清视讯终端配套根据实际情况，分为 HDMI 线缆直连和HDMI 线缆转接两种方式。下面以 Box 500 为例进行说明。

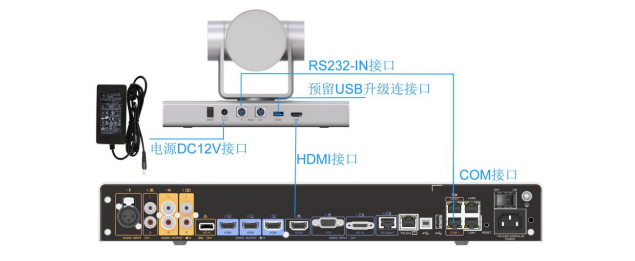

图2-1 Camera 200 HDMI 线缆直连 Box 500

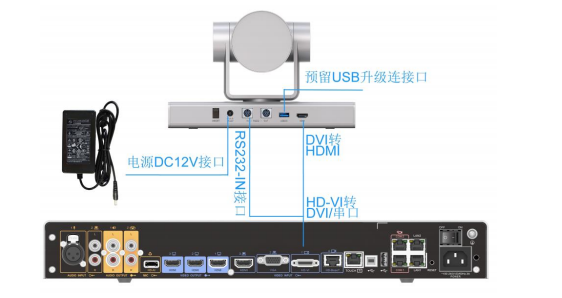

图2-2 Camera 200 HDMI 线缆转接 Box 500
具有如下特点：
支持 1080p60 或 4K 输出，可以配套 Box 系列实现 1080p60 或 4K 的超高清会议效果。
支持 HDMI 1.4 输出接口，支持 USB 3.0 输出接口。
提供 12 倍光学变焦，实现图像远距离拍摄更清晰。
支持摄像机倒装。
优异的图像算法可以提供更高清晰度和更少噪声的高清图像，给人赏心悦目的视频会议体验。

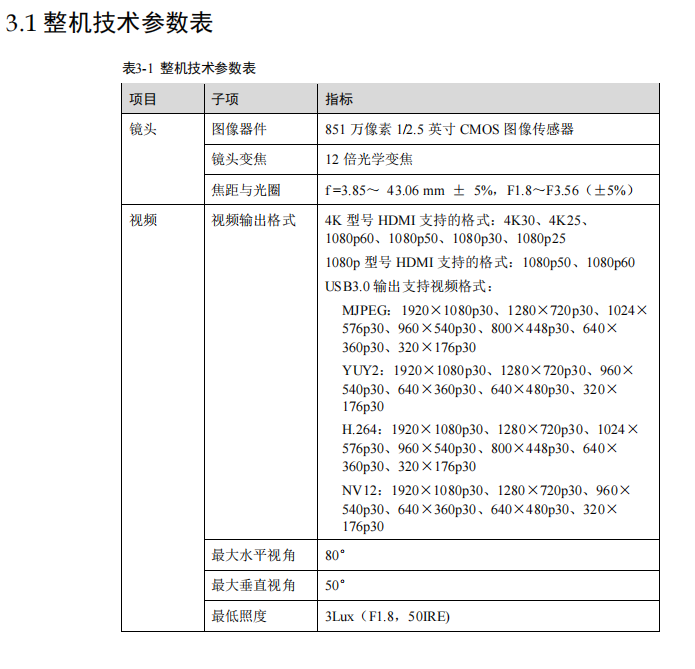

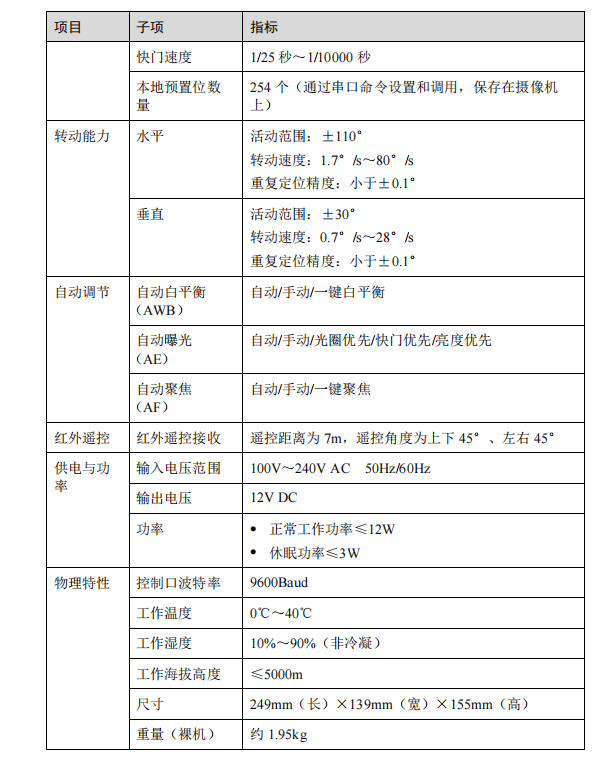

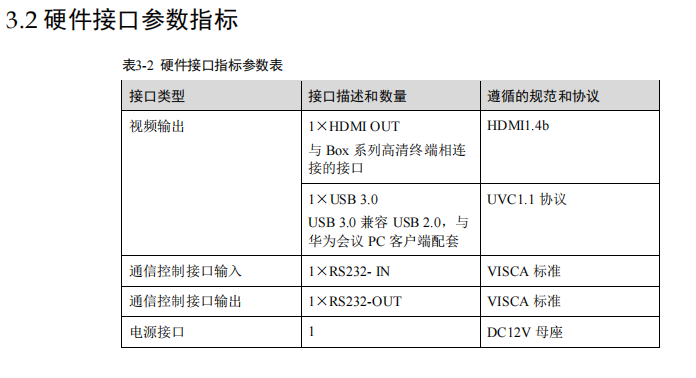

3技术指标

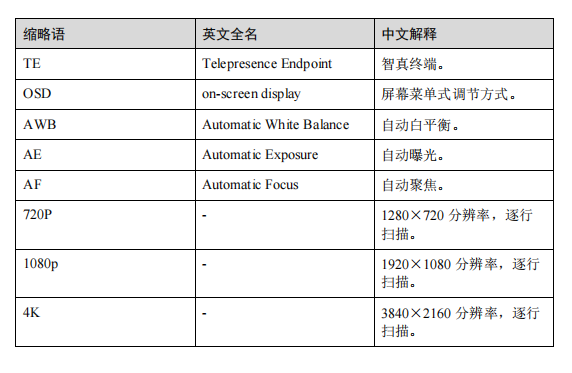

4缩略语
